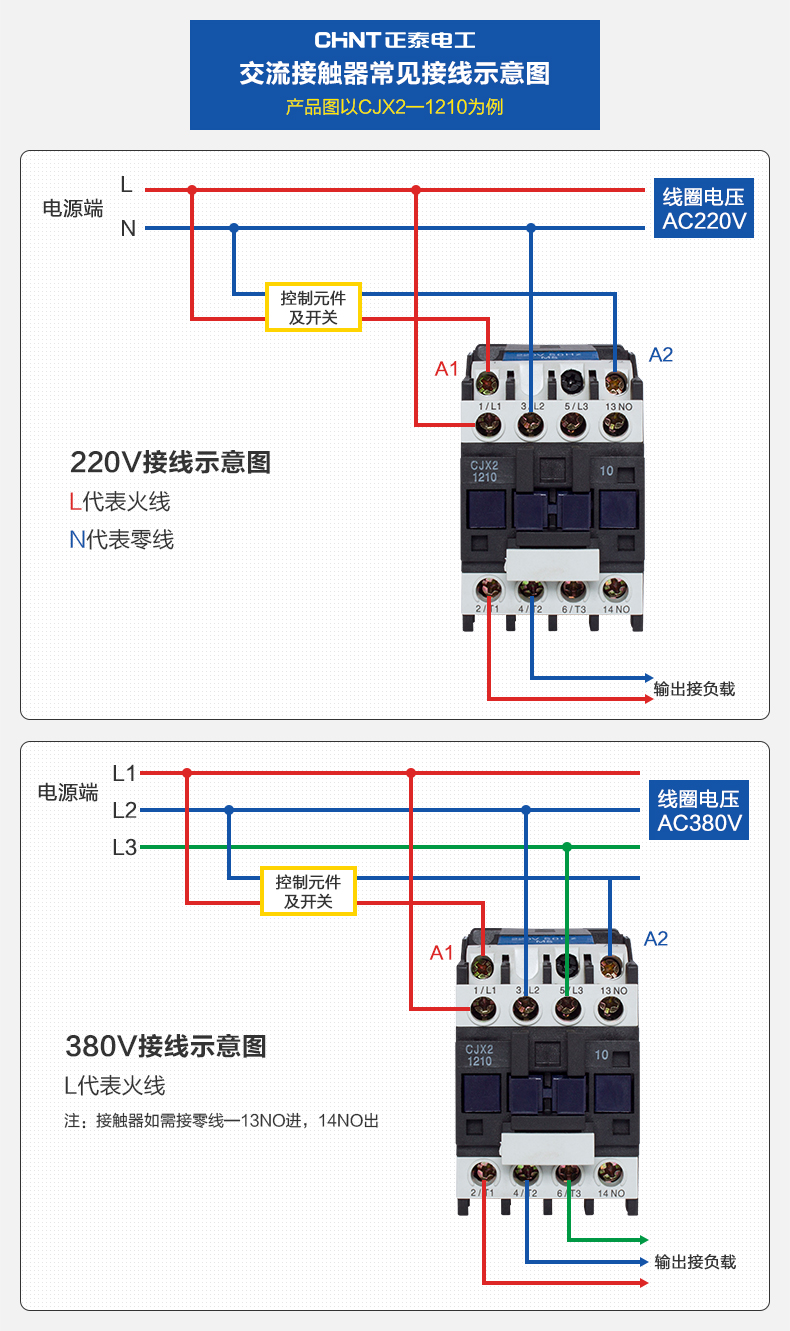

正泰交流接觸器接線圖:220V與380V接線方法是一樣的嗎

    交流接觸器主要為CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前常用的產品，1、CDC1系列交流接觸器主要用于交流50Hz（或60Hz）、額定工作電壓至660V，額定工作電流至370A的電力系統中接通和分?jǐn)嚯娐罚⒖膳c適當?shù)臒徇^載繼電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載的電路。

交流接觸器主要有四部分組成:
(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；
(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；
(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；
(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。

使用接法/交流接觸器
一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
